风扇振动、噪声分析及解决方案

一、测试目的

       随着人民生活水平的提高，家电产品的噪声状况日益受到市场和厂家的关注。产品质量是企业立足市场的保证，是企业的永恒追求。针对某知名企业提高新研发风扇的产品质量、有效提升其舒适度之需求，亿恒科技专门集成了一套以高精度数据采集和分析仪MI-7008为核心振动、噪声测试和模态分析系统，用于检测其风扇在工作过程中的振动和噪声，并对其进行模态测试、分析，为后续风扇改进优化提供翔实数据。

二、测试设备

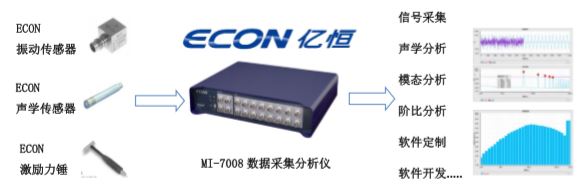

       亿恒科技有高精度数据采集和分析仪MI-7008，振动加速度传感器，声压传感器，激励力锤，专业动态信号测量和分析软件， model Genius 模态分析软件...等；

三、试验难点及方法

3.1 试验难点：

（1）准确确定噪声源；

（2）分析引起噪声增加的原因；

（3）提出结构优化的方案。

3.2 测试方法

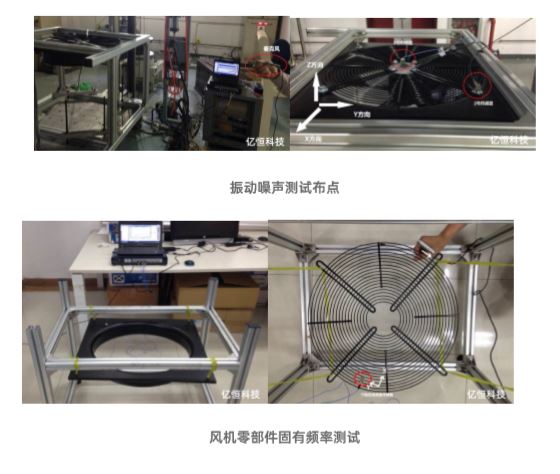

（1）风扇运行的噪声、振动测试：对风扇振动较为剧烈且容易产生噪声的部件进行实验测试，判断振动及噪声放大的传递路径，并提取异常特征；

（2）风扇及部件固有频率测试：排查异常特征的来源；

（3）风扇及部件的模态测试：提出优化方案。

四、部分测试结果及分析

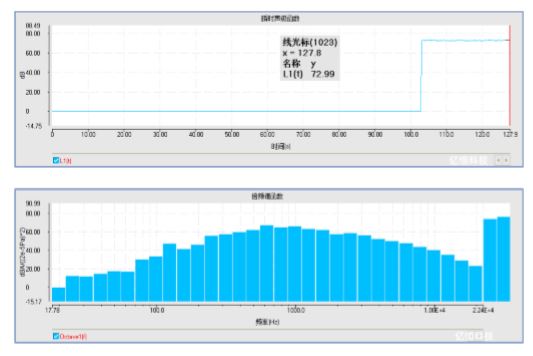

4.1 采用亿恒科技MI-7008高精度数据采集和分析仪对风扇运行时噪声测试，结果如下：

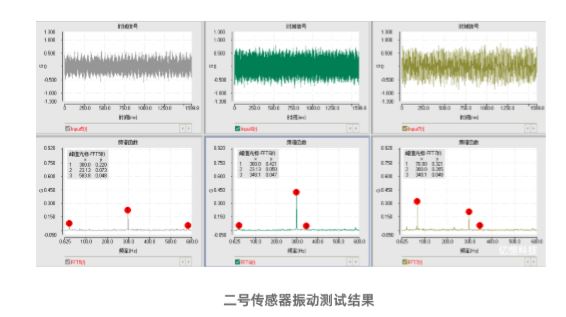

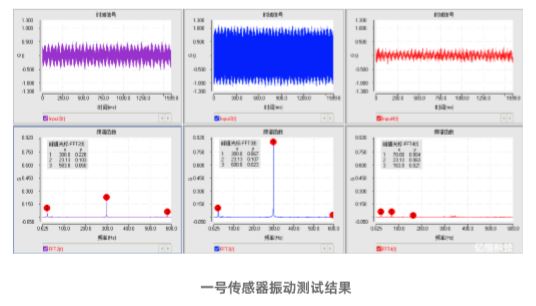

4.2 采用亿恒科技高精度数据采集和分析仪MI-7008对风扇振动测试，结果如下：

4.3 采用亿恒科技高精度数据采集和分析仪MI-7008对风扇外框、网罩分别进行了频率响应测试，结果如下：

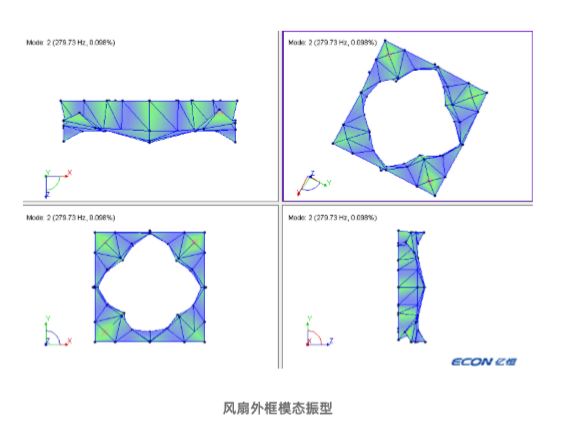

4.4 采用亿恒科技模态分析软件Modal Genius对风扇外框模态测试，结果如下：

五、结论

杭州亿恒科技有限公司的高精度数据采集和分析仪MI-7008可以完全满足对风扇振动、噪声、频率响应测试，以及模态测试分析，得到如下结论：

1、通过对风扇振动、噪声测试，获知横向振动要比垂向振动大，应该为网罩横向刚度不够所致。

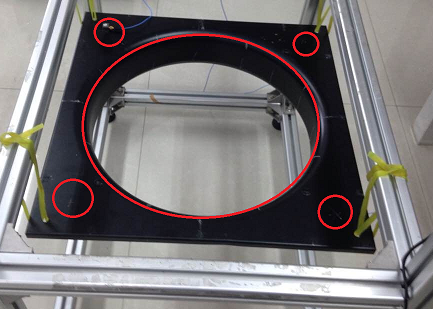

2、通过对风扇部件频率测试，获知振动频率与固有频率相近，振动放大是由风扇外框与网罩固定安装后的共振引起。

3、采用亿恒科技模态分析软件Modal Genius对风扇及部件模态测试，获知风扇外框的某阶频率与共振频率接近，建议对风扇外框进行加强。
