大位移振动试验系统

采用独特的导向系统和适用于大位移的支撑系统;
位移最大可达100mm;
30KN到50KN多种型号振动台可选;
系统操作简单;
动圈直径范围350mm-445mm;
最大载荷高达800kg;

亿恒科技EDM-LS系列电动振动试验系统适用于超大位移的振动试验需求,相比液压振动台,该系列电动振动台频率范围1-2,500Hz,最大加速度可达800m/s²(空载),最大速度 1.8m/s。
EDM-LS系列电动振动试验系统主要应用于航空航天、交通运输等领域。可以满足大位移随机、大位移正弦以及大位移冲击的试验要求,适合ISTA、GB4857、GJB150规定的运输环境试验规范。

大位移振动试验系统参数
系统型号 EDM-3200LS EDM-5000LS
正弦推力(kN) 30 50
频率范围(Hz) 5-2500 5-2500
最大位移(mm) 100 100
最大速度(m/s) 2 2
最大加速度(m/s²) 750 800
动圈直径(mm) 350 445
运动等效质量(kg) 40 63
台面螺钉尺寸 M10 M12
最大载荷(kg) 500 800
功放型号 VSA-D323A VSA-D563A
最大输出功率(kVA) 32 56
信噪比(dB) >70 >70
功放效率 >93% >93%
风机型号 PBL-W30 PBL-W50
风机功率(kW) 7.5 22

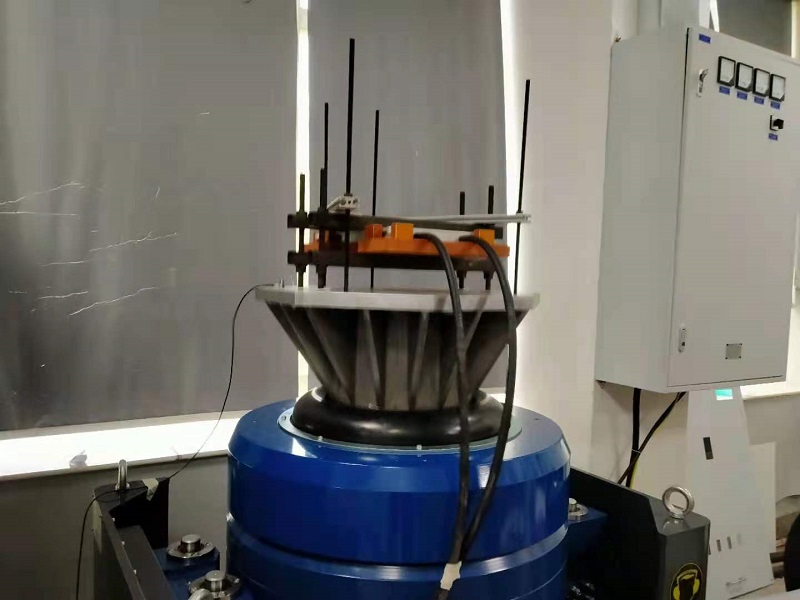

广东某汽车电子零部件企业购买的3吨大位移振动台

汽车是由各类零部件组成的复杂机电系统,而这些零部件在汽车寿命期内,需要经受严苛的贮存和使用环境,包括温湿度、光照、雨淋、腐蚀、振动、冲击、碰撞等环境因素,从而考验汽车电子的可靠性。另一方面,一旦汽车零部件发生失效,产生召回事件,所产生的损失或者成本是远远大于前期投入可靠性研发的成本,因此有必要在DV/PV阶段,进行大量的环境可靠性试验,确保各类汽车电子产品稳定可靠。

浙江某包装企业购买的5吨大位移振动台,主要用于包装运输测试

目的是验证一种包装是否可以在不同的运输条件下保护产品,以及为某种产品提供需要的脆弱性资料来改进更适合的包装设计,是对特定负荷的各类物品在公路、铁路等运输过程中承受实际路况能力的考核。

包装 运输包装件基本试验 第7部分:正弦定频振动试验方法 GB/T 4857.7-2005
包装 运输包装件基本试验 第10部分:正弦变频振动试验方法 GB/T 4857.10-2005
包装 运输包装件基本试验 第23部分:随机振动试验方法 GB/T 4857.23-2012
