振动台/冲击台计量检定系统

亿恒科技专为计量机构提供了用于振动台/冲击台计量检定的专业系统(VVT-2658),也可以用于对振动台/冲击台性能指标的测定。高度自动专业化的振动台/冲击台计量检定软件,严格按照相关规程规定的计量方法,同时也兼顾了专业人员的操作灵活性,可以高速准确地完成振动台/冲击台计量检定工作。



产品手册下载

振动台/冲击台计量检定系统以亿恒科技的高精度MI-70系列数据采集与分析仪为核心,采用振动台/冲击台计量检定专业化软件(兼容最新检定规程《JJG948-2018电动振动试验系统检定规程》),连同高精度调理放大器和传感器组成测量系统,可以对机械式、电动式、液压式的振动台,冲击台,碰撞台进行检定。

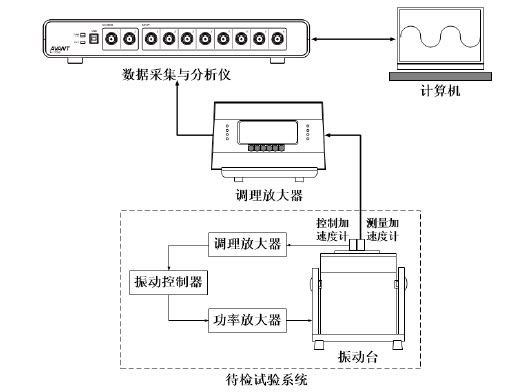

系统组成

系统特点

  • 专用振动台/冲击台计量检定软件,根据用户定制过程自动完成检定;
  • 功能全面,可对机械式、电动式、液压式的振动台,冲击台,碰撞台进行检定,完成频率示值误差、谐波失真度、幅值均匀性、横向振动比、幅值示值误差及稳定性、动态范围、频率响应、功率谱密度、控制精度、扫频定振精度、波形允差、冲击速度变化量等30多项检定项目,自动计算及保存结果;
  • 可定制检定项目,每个检定项目的目标数值可编辑,步骤可编辑;
  • 检定报告包含原始记录报告和检定结果报告,客户需要原始数据、检定结果或界面图片都能方便得到。

操作优势

  • 采用“向导”模式,一步步引导用户设置系统条件。只要按照向导提示,一次性设置好参数,连接好检定设备、被检定设备、传感器等等。保证整个操作过程不需要再连接任何设备。

  • 检定项目:包含检定规程中所有的检定项目
  • 检定类型可选择:首次检定、周期检定,并根据检定类型自动列出必检项与选检项
  • 允许调整检定顺序;添加、删除、合并、分离检定项目
  • 详细描述每个检定项目的操作要求,包括被检定设备的检验谱形设置、传感器的连接、检定流程等等
  • 根据检定项目,自动列出检定内容(步骤),且允许用户更改检定内容。

  • 按照检定顺序开始检定,或开始任一项检定项目
  • 自动获取检定数据,保存数据图形,计算检定结果
  • 与检定规程比较,评价检定结果是否合格
  • 以不同颜色标识检定结论,例如,绿色表示合格,红色表示不合格
  • 更改检定状态,可以重新检定

符合规程
