MI-8100 系列超多通道数据采集和分析系统,基于实时系统与 PXle 总线,经千兆网络访问操作,结合亿恒科技长久以来历经打磨的高精度,低噪声,宽动态范围的信号处理技术,既可以满足 16-136 通道规模的测试测量应用,又可以满足几百乃至上千通道的大规模集中联合测试应用,为广大客户的超多通道动态信号测试测量需求提供最佳解决方案。
多功能性:支持加速度,速度,位移,力,压力,流量,声音等动态/静态信号输入,是大规模集中联合测试场合的多面手
多通道:通道密度高,具备单机 24,64,136 输入通道能力。同等规模通道数时,单机只有同类其他仪器的 1/2~3/4 体积
高精度:不小于 130dB 的动态范围,24 位 ADC和 DAC,32 位浮点 DSP,以及低噪声的设计工艺,做到宽范围0.2% 幅值精度,20KHz 带宽本底噪声3uV 以下

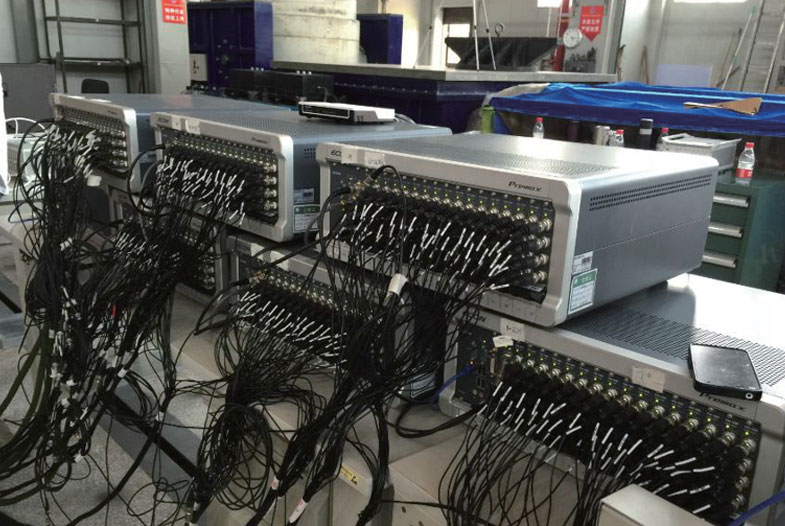

易扩展:单机即可满足高达 136 个输入通道测量需求,而且任意组合的多台 MI-8100 系列仪器可以级联在一起,轻松实现几百乃至上千通道的规模
实时性: 基于实时系统,PXle 高速总线,通过多DSP 并行处理和高速传输进行数据记录和实时信号分析,通道一致性好,测量同步精度高
全面性:内置大容量存储单元,既能在大规模通道测量时实时存储数据,又能作为黑匣子进行长时数据记录

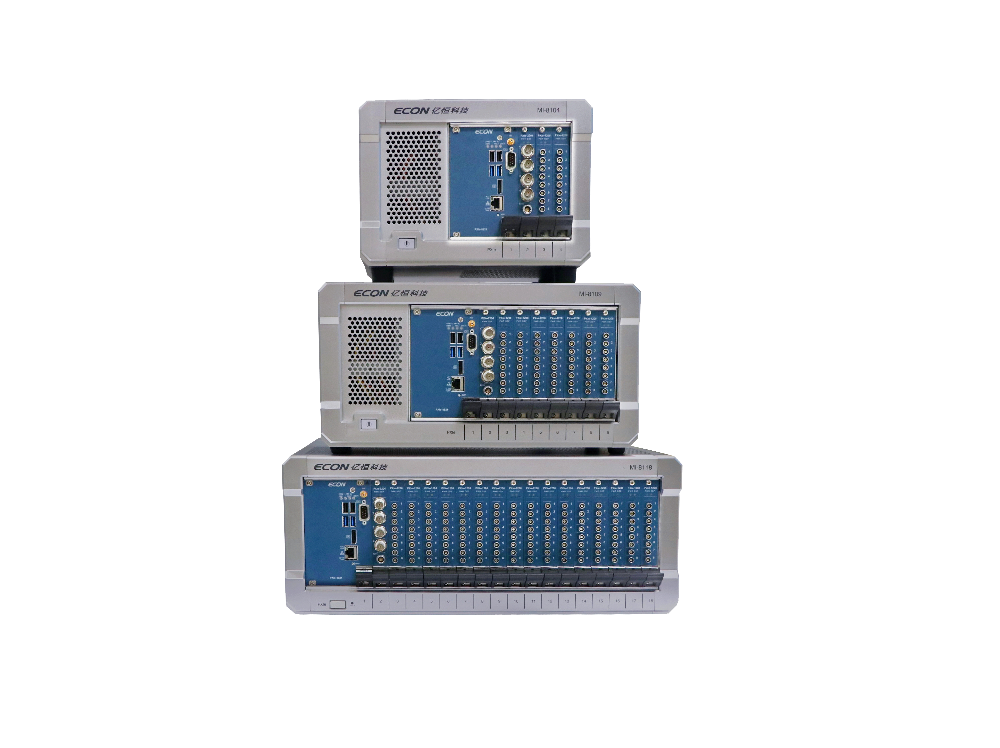

MI-8104

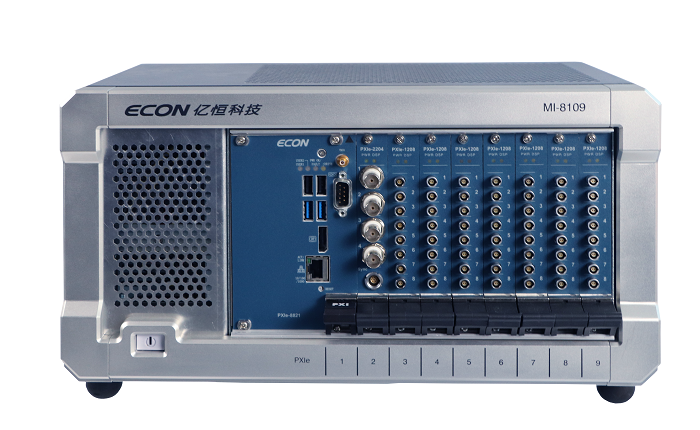

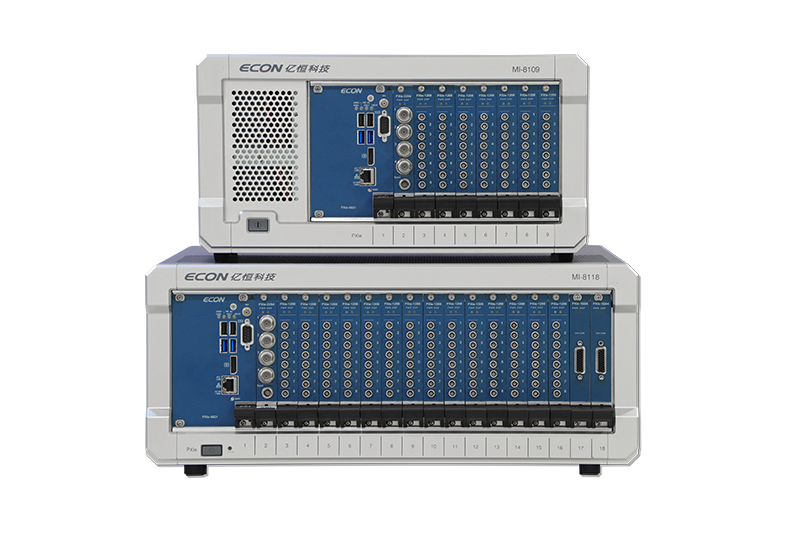

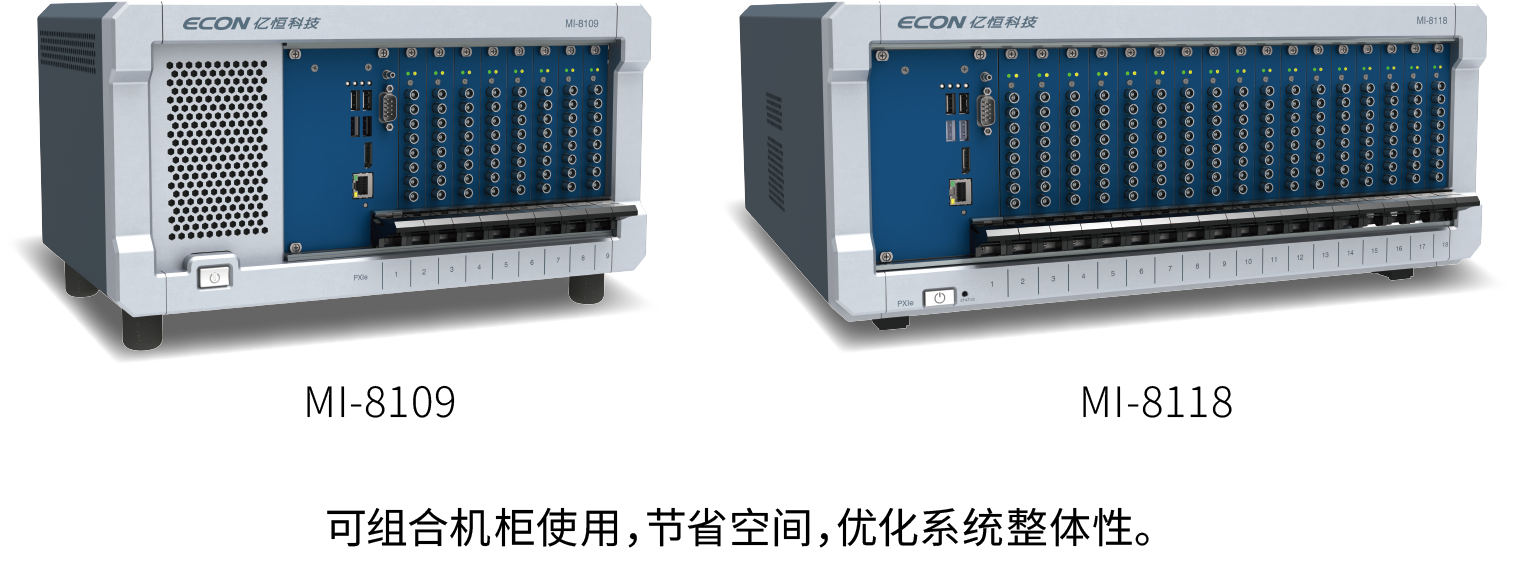

MI-8109

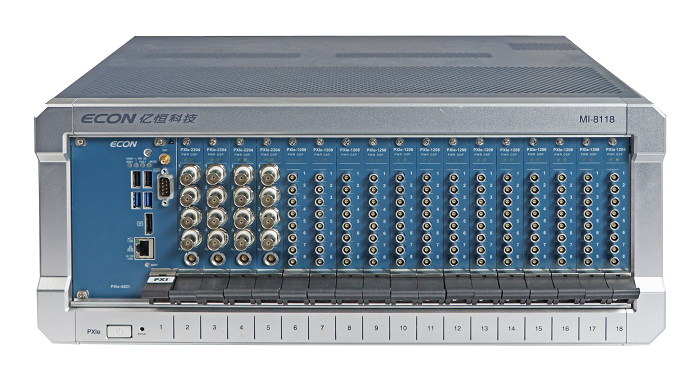

MI-8118
超多通道数据采集与分析仪参数 | |||
系统型号 | MI-8104 | MI-8109 | MI-8118 |
插槽数 | 4 | 9 | 18 |
输入通道 |
单机高达24通道 (级联最高上千通道) |
单机高达64通道 (级联最高上千通道) |
单机高达136通道 (级联最高上千通道) |
输出通道 | 0至16个 | ||
电压范围 | ±10PEAK | ||
频率范围 | 80kHz | ||
分辨率 | 24位模数转换器(ADC) | ||
动态范围 | 130dB (FS) >80dB (依据JJG 834规程要求) | ||
通道匹配 | 幅值士0.05dB、相位1度 (DC~20kHz) | ||
采样频率 | 204.8kHz每个通道同步并行采样 | ||
耦合方式 | DC,AC,IEPE,TEDS(支持IEEEP1451.4带电子数据表的加速度传感器) | ||
幅值精度 | 输入:0.2%(10Hz<f<20kHz,1V) 输出:01% (@1V,1kHz) | ||
频率精度 | 输入:≤0.01%,典型值0.001% 输出:<0.01%,典型值0.001% |
油罐模态分析
