基桩动测仪校准系统(ECS-1715)

ECS-1715基桩动测仪校准系统依据国家标准GB/T 20485.21-2007 (ISO 16063-21:2003)《振动与冲击传感器校准-比较法振动校准》,并严格按照《JJG 930-2021 基桩动态测量仪检定规程》对基桩动态测量仪(简称基桩动测仪)进行校准。

系统采用振动比较法进行校准,并可提供步进正弦、正弦扫频等多种激励方式。基桩动测仪同步采集标准振动台的振动信号,校准系统自动规划校准流程,计算输入标定系数,并通过比较分析和运算,得到基桩动测仪的加速度、速度、动态力、动应变等传感器的参考灵敏度,以及频率响应、幅值线性度、时间/频率示值误差等指标。

完全满足各类基桩动测仪的校准需求,可建标可溯源

行业标准

JJG 930-1998 基桩动态测量仪检定规程.

产品特点:

  • 国内率先支持GB/T 20485.21-2007 (ISO 16063-21:2003)《振动与冲击传感器校准方法第21部分:振动比较法校准》及《JJG 930-1998 基桩动态测量仪检定规程》;
  • 校准传感器类型广:低应变加速度计、高应变加速度计、高阻尼速度计、力传感器、应力环等;
  • 检定项目全:参考灵敏度、频率响应特性、幅值线性度、时间示值误差等;
  • 测量不确定度低;
  • 系统稳定可靠,自动化程度高,操作简便。

依照《JJG 930-2021 基桩动态测量仪检定规程》,用于检定基桩动态测量仪的4个物理量:加速度、速度、动态力、动应变。检定项目包含参考灵敏度、频率响应特性、幅值线性度、时间示值误差等,确保基桩动测仪的精度。ECS-1715基桩动测仪标定系统能够完全满足用户计量建标的要求。

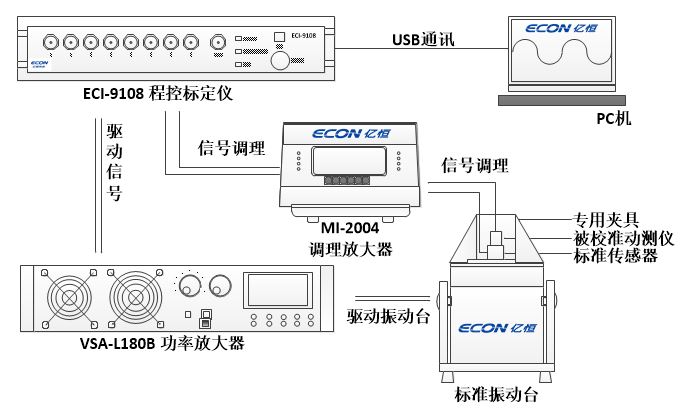

系统组成:

ECS-1715 基桩动测仪校准系统包含:程控标定仪ECI-910x、调理放大器 MI-2004、中频标准振动台VE-4125ECI 专用夹具等



基桩动测仪校准系统参数
输入通道 2-8个可选 正弦推力Peak(N) 250
分辨率 24位模数转换器(ADC) 频率范围(Hz) 5-10000
输入接口 BNC 最大位移(mm) 10
相位差测量误差 ±0.2度 最大速度(m/s) 1
通道串扰 <-105dB 最大加速度(g) 25
动态范围 120dB(Fs) 检测物理量 加速度、速度、动态力、动应变
检定项目 参考灵敏度、频率响应特性、幅值线性度、时间示值误差等



基桩动测仪可分为基桩高(大)应变检测仪, 用于检测基桩的竖向抗压承载力;基桩低(小)应变检测仪,主要用于桩的完整性检测。基桩检测包括单桩承载力检测和桩身完整性检测。基桩质量检测是为了发现基桩质量问题,并为解决问题提供依据。正确判定缺陷类型,合理评估缺陷程度,准确评定桩基工程质量。



低应变检测原理

反射波法是建立在一维波动理论基础上,将桩假设为一维弹性连续杆,在桩身顶部进行竖向激振产生弹性波,弹性波沿着桩身向下传播,当桩身存在明显差异的界面(如桩底、断桩和严重离析等)或桩身截面积变化(如缩径或扩径)部位,波阻抗将发生变化,产生反射波,通过安装在桩顶的传感器接收反射信号,对接收的反射信号进行放大、滤波和数据处理,可以识别来自桩身不同部位的反射信息。利用波在桩体内传播时纵波波速、桩长与反射时间之间的对应关系,通过对反射信息的分析计算,判断桩身混凝土的完整性及根据平均波速校核桩的实际长度,判定桩身缺陷程度及位置。



高应变检测原理

高应变法试桩是一种用重锤冲击桩顶,冲击脉冲在沿桩身向下传播的过程中使桩—土产生足够的相对位移,以激发桩周土阻力和桩端支承力的一种动力检测方法。在桩顶施加高能量冲击荷载,实测力和速度信号,运用波动理论反演来推算被检桩的完整性、轴向抗压极限承载力或选择桩型和桩长、监控桩锤工作效率和打入桩桩身承受的大锤击应力。



基桩动测仪校准系统应用案例

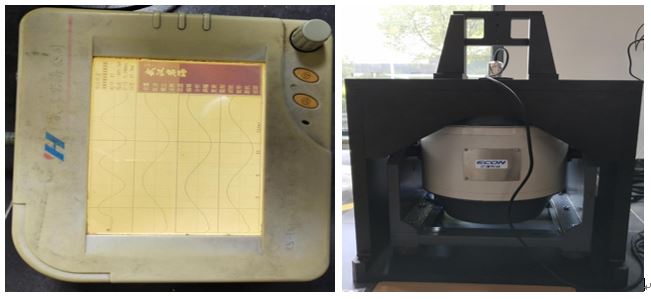

案例一:河南** 计量检测服务有限公司

2019 月,河南** 计量检测服务有限公司购买一套基桩动测仪校准系统,主要用于基桩动测仪和动弹仪的标定,计量频率范围10-4000Hz,基桩动测仪校准系统经过溯源全部合格,已成功建立了相关计量标准,并获得相关项目的CNAS 认可资质。

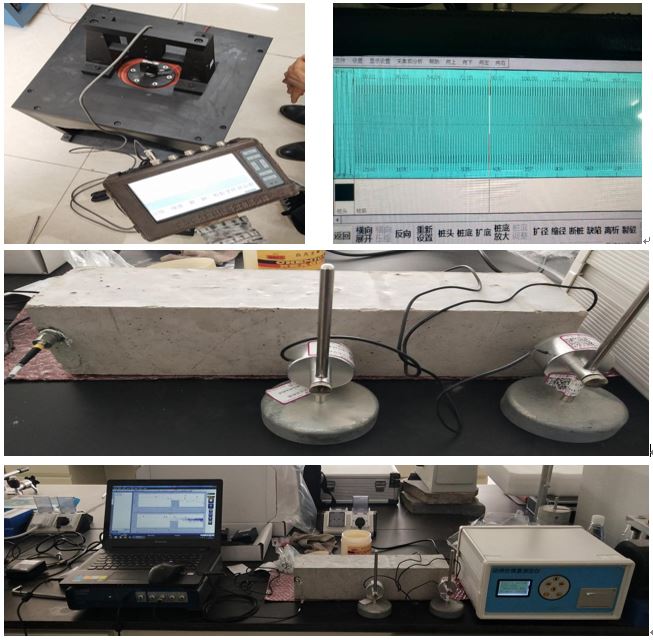

案例二:河北**建筑材料设备检验有限公司

2018 月,河北** 建筑材料设备检验有限公司购买一套基桩动测仪校准系统及动弹仪标定系统,主要用于基桩动测仪和动弹仪的标定,计量频率范围20-3000Hz,基桩动测仪校准系统经过溯源全部合格,已成功建立了相关计量标准,并获得相关项目的CNAS 认可资质。

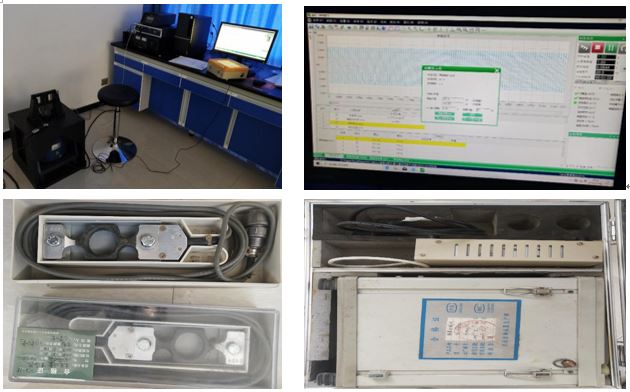

案例三:浙江**计量研究所

2016 月,浙江**计量研究所购买一套基桩动测仪校准系统,主要用于基桩动测仪和动弹仪的标定,计量频率范围20-3000Hz,基桩动测仪校准系统经过溯源全部合格,已成功建立了相关计量标准,并获得相关项目的CNAS 认可资质。
