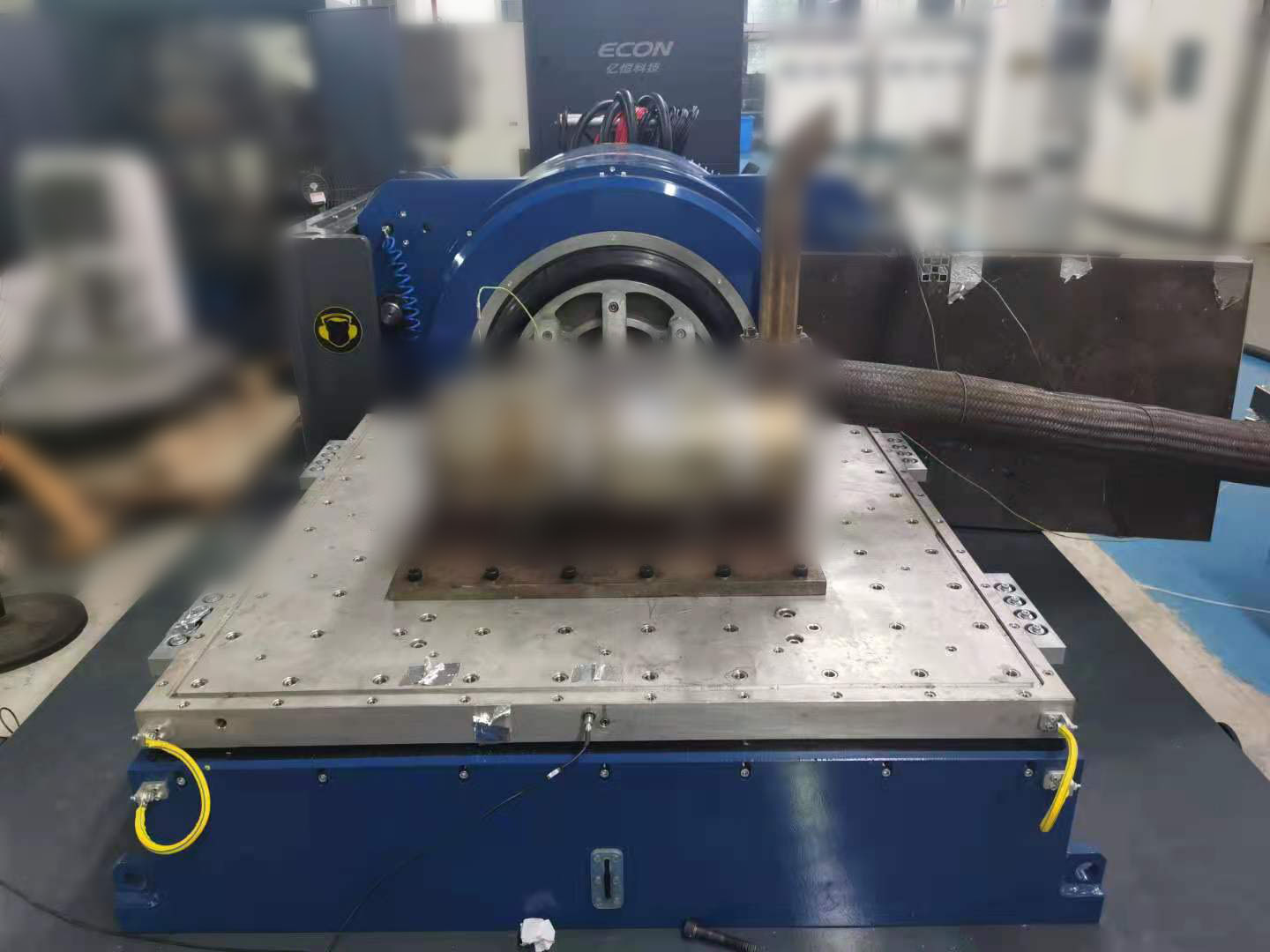

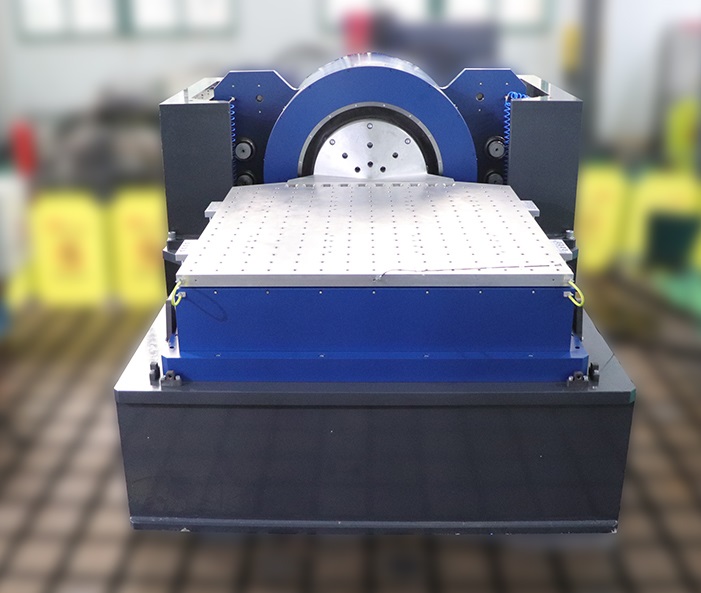

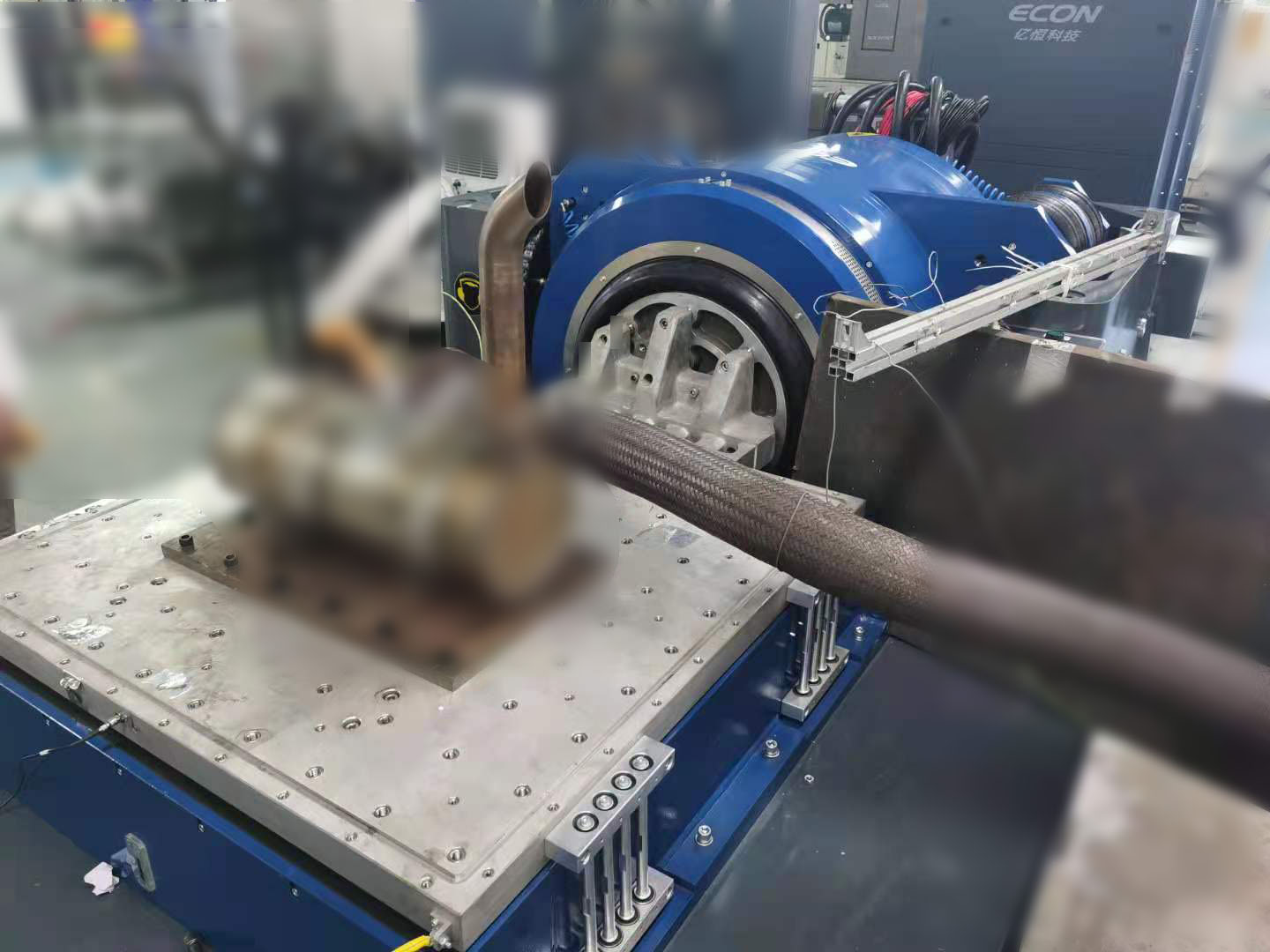

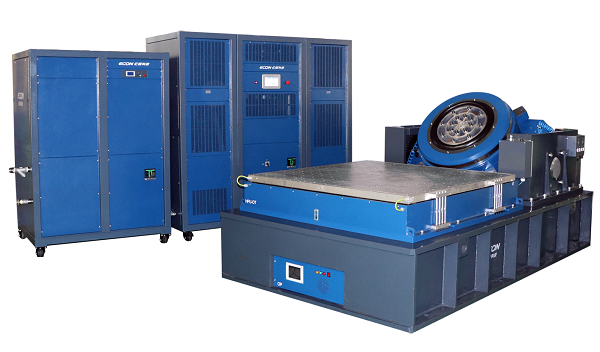

EDH系列水冷电动振动试验系统

推力大，承载重，噪音低，冷却效率高

  • 采用水冷方式，噪音低、推力大 ；
  • 具有更优异的散热效果；
  • 采用高刚度动圈骨架设计，一阶共振频率高 ；
  • 采用先进的动圈冷却方式与励磁水路并联设计，
  • 提高冷却效率与可靠性 ；
  • 采用双磁路设计，漏磁低，磁场均匀 ；
  • 采用空气弹簧耳轴隔振技术，隔振能力强 ；
  • 上下滚轮导向结构，可选用静压轴承导向，
  • 最大载荷可达2000kg ；

水冷电动振动试验系统推力范围80-200kN、承载力强，广泛应用于航空、航天、兵器、船舶、轨道交通、汽车、仪器仪表等领域产品的整机和零部件的可靠性试验。 亿恒科技水冷式大型振动试验系统具有比风冷式更优异的散热效果，动圈励磁工作温度典型值在50℃，适用于更大型的待测试件。 EDH水冷系列采用微米级水过滤系统，有效防止水冷却装置堵塞，依靠优异的结构设计、独特的焊接工艺以及严格的质量把关和出厂检验，可有效杜绝漏水故障的发生。

电动振动台·水冷系统参数
系统型号 EDH-8000 EDH-10000 EDH-12000 EDH-16000 EDH-18000 EDH-20000
正弦推力（kN） 80 100 120 160 180 200
冲击推力（kN） 160 200 240 320 360 400
频率范围（Hz） 5-2500 5-2500 2-2500 5-2100 5-2100 5-2100
最大位移（mm） 76 76 76 76 76 76
最大速度（m/s） 2 2 2 2 2 2
最大加速度（m/s²） 981 981 981 981 981 981
运动等效质量（kg） 80 85 100 160 180 180
台面螺钉尺寸 M12 M12 M12 M16 M16 M16
最大载荷（kg） 1000 1000 1000 2000 2000 2000
水平振动台尺寸（mm） 2600×1650×1400 2600×1650×1400 3000×2100×1500 3500×2500×168
0		 4000×2500×168
0		 3500×2500×1680
水平振动台重量（kg） 约5800kg 约5800kg 约8000kg 约15000kg 约15000kg 约15000kg
功率放大器型号 VSA-D104A VSA-D124A VSA-D134A VSA-D174A VSA-D194A VSA-D214A
水冷单元 CU-1 CU-1 CU-1 CU-2 CU-2 CU-2
电源 3相，AC/380V±10%，50Hz 3相，AC/380V±10%，50Hz 3相，AC/380V±10%，50Hz 3相，AC/380V±10%，50Hz 3相，AC/380V±10%，50Hz 3相，AC/380V±10%，50Hz
功率（kVA） 180 200 240 310 330 350
压缩空气要求 0.6 0.6 0.6 0.6 0.6 0.6
