三轴向振动模拟系统

多轴振动试验由于能准确快速的模拟实际振动环境而受到广泛重视,目前多轴振动试验标准《GB∕T 2423.62-2018 环境试验 第2部分:试验方法试验Fx和导则:多输入多输出振动》 已发布,为多轴振动试验的开展提供了方法指导。因此,研究和验证产品在多轴向振动中遇到的问题将会被得到广泛的应用。

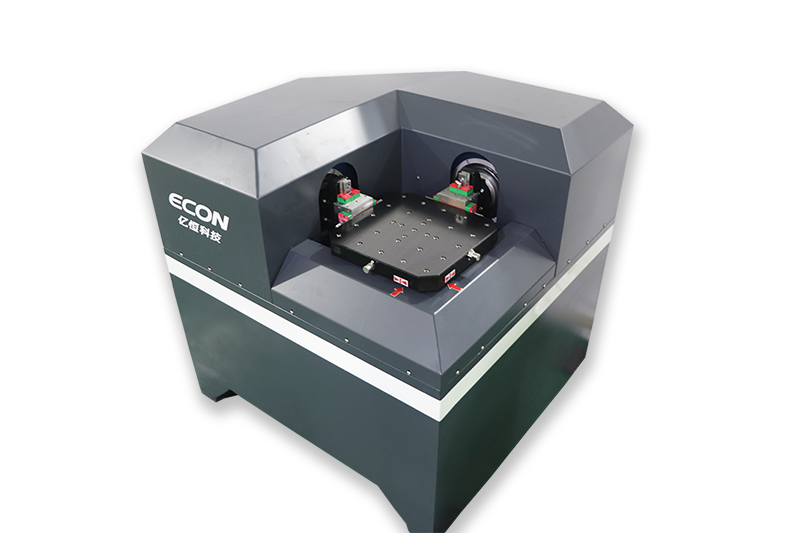

杭州亿恒科技有限公司作为多轴振动试验标准主要起草单位之一,积极投身于高端多轴向振动试验系统的研制工作。现已拥有包含控制系统、振动台系统、多轴机械解耦结构等全套自主研发设备,具备从300kgf到5000kgf的多轴加载试验系统的加工生产能力。同时,为满足教学研究需求,亿恒科技专门推出“三轴向振动模拟系统”,该系统由三套高性能小型振动台系统、多轴向振动控制系统及机械解耦装置组成。







系统特点

  • 功能齐全,可实现正弦、随机、冲击、地震模拟、路谱仿真等;
  • 多工况支持,可多轴同步、异步工作、不同目标谱同时加载等;
  • 专业解耦结构设计,满足多种耦合加载需求;
  • 体积小,重量轻,220V供电,可在科研教室和试验室放置;
  • 操作简单,维护方便,系统可靠性高;



三轴向振动模拟系统参数
额定推力 500N  额定加速度 3.5g
额定位移p-p 7.5mm 额定速度 0.5m/s
正弦频率范围 5-1000Hz 随机频率范围 5-2kHz
最大载荷 5kg 台面尺寸 300×300mm
台面螺钉布局 50×50mm矩形布局 台面螺钉尺寸 M5
运动等效质量 14.5kg 允许偏向力矩 >20N·m
轴向隔振频率 <3Hz 产品重量 500kg
温度 0-40℃ 湿度 0-90%RH(不结霜)
整机外形尺寸 约800×800×750mm
电源规格 220V±5% AC,50Hz
