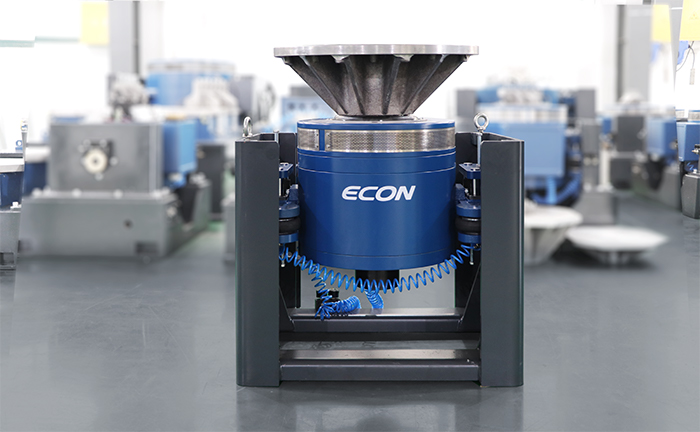

EDS系列电动振动试验系统

平均无故障时间大于三千小时;
300公斤推力到600公斤推力振动台可选;
工作频率范围宽;
控制功能多;
功放全数字式架构设计,3倍瞬态功率输出;
满足单轴向到多轴向不同需求。

电动振动台在力学环境测试中必不可少,扮演着非常重要的角色,为现代化的产品设计、验证、生产提供了振动环境模拟试验平台。ECON利用先进的振动控制器,基于闭环控制,推出了国内性能优良的EDS系列电动振动试验系统。该系统能够准确地复现真实的振动激励对产品可靠性的影响,广泛应用于航空航天、电子、汽车、包装运输、高校科学研究等行业。

风冷系列电动振动试验系统涵盖了单轴向到多自由度,推力从3KN到6KN的多个型号电动振动台。该系列振动台具有可靠性高,工作频率宽,占地面积小,移动方便,操作维护简单等特点,为您的振动环境试验提供新的选择。

系统组成

基于先进的闭环单轴或多轴振动控制器,低噪声、免地基设计的振动台体,全数字式模块化、最新IGBT先进技术功率放大器三大部件组成,能够精确的模拟真实的振动、冲击激励对试件可靠性的作用。



应用领域

常规振动试验
道路交通类:道路车辆电子电气设备、轨道交通机车车辆设备与装置、汽车零部件等
计算机类:电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器等
电子通信类:手机、射频器、电子通信元器件等,PCB、PCBA。
电器类:家电、灯具、变电器等各类家电电器设备、仪器仪表、医疗器械;
其他:包装箱、运输设备等。
GB/T 2423.10、GB/T 2423.11、GB/T 2423.35、GB/T 2423.36、ISO 8318-2000、ISO 16750-3等

包装运输振动试验
GB/T 4857.7-2005包装 运输包装件基本试验 第7部分:正弦定频振动试验方法
GB/T 4857.10-2005包装 运输包装件基本试验 第10部分:正弦变频振动试验方法
GB/T 4857.23-2003包装 运输包装件 随机振动试验方法

地震模拟试验
GR-63-CORE NEBS Requirements: Physical Protection
YD 5083-2005 电信设备抗地震性能检测规范
YD 5096-2005 通信用电源设备抗地震性能检测规范
HAF J0053-1995 核电设备抗震鉴定试验指南

EDS系列电动振动试验系统参数
系统型号 EDS-300 EDS-600
正弦推力(kN) 3 6
动圈直径(mm) 150 200
最大载荷(kg) 120 300
频率范围(Hz) 5-4000 5-3500
最大位移(mm) 25.4 51
最大速度(m/s) 1.8 1.8
最大加速度(m/s²) 981 981
运动等效质量(kg) 3 6
功放型号 VSA-D402A VSA-D802A
风机型号 PBL-W03 PBL-W06

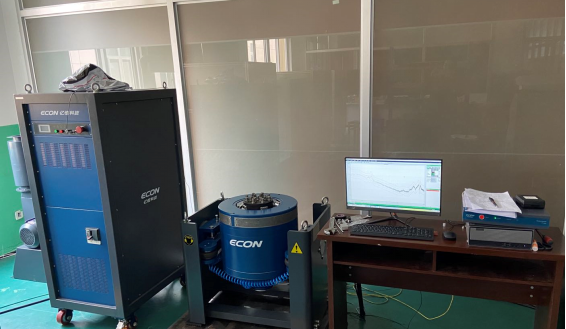

浙江某客户的300kg垂直台,主要用于机械零部件的振动试验

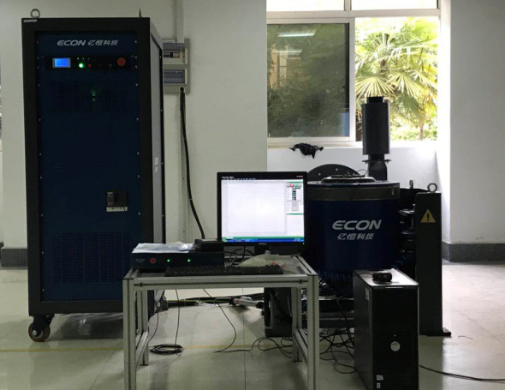

浙江某电力公司客户购买的600kg振动台,主要参照国际标准NBR13990,EAR455-11B,进行电缆耐振性能试验

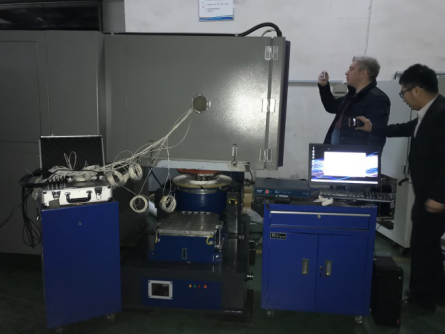

俄罗斯某客户购买的300kg三综合试验系统,主要用于产品的振动环境试验

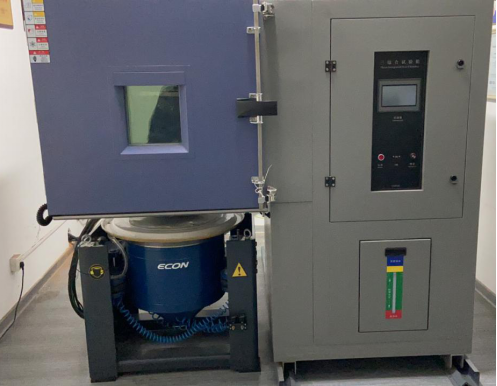

江苏某摄像头研发公司客户购买的600kg振动台,搭建了三综合用于摄像头及其零部件的振动环境试验



江苏某医疗器械公司购买的300kg振动台,主要用于医疗器械零部件的振动试验

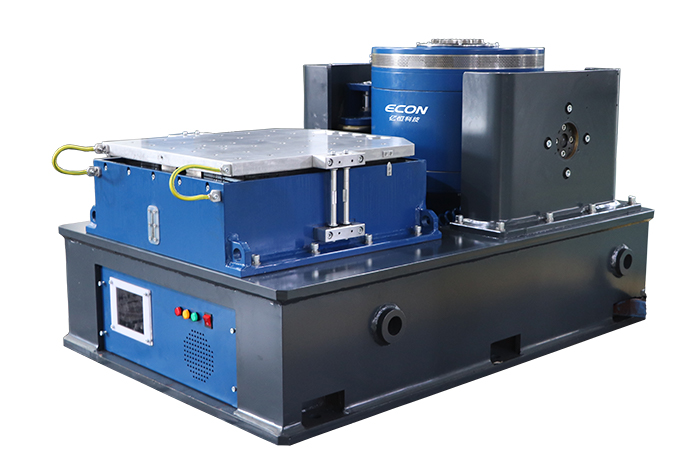

浙江某海洋公司公司客户购买的300kg水平台,主要用于海洋类相关器械的振动试验
