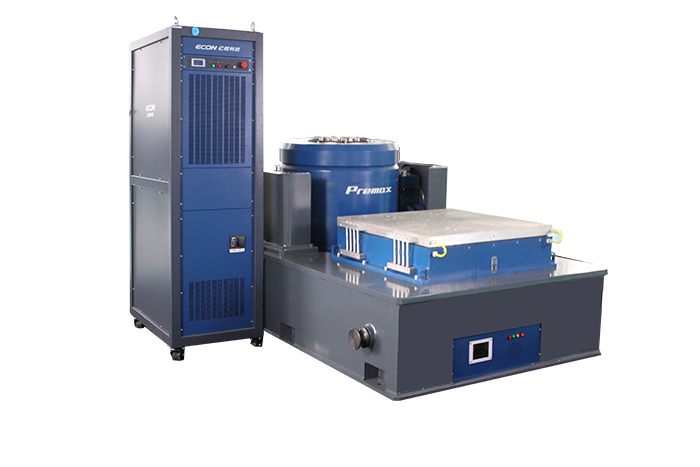

EDM系列电动振动试验系统

应用广泛,可靠性高的通用系列

  • 正弦推力范围从10kN到50kN
  • 良好的耳轴隔振设计,有效降低振动传导
  • 双磁路设计,台体漏磁小
  • 自动对中系统,操作简便
  • 免地基可选
  • 平均无故障时间(MTBF)> 6,000 小时
  • 功率放大器噪声低至-68dB
  • 优异的冷却结构设计
  • 配套全数字式功率放大器
  • 正弦,随机,冲击和混合模式等试验功能
  • 满足单轴向到三轴向不同需求

产品描述

EDM系列电动振动试验系统具有频率范围宽、指标优异、可靠性高、操作简单等诸多优点,目前此系列有多种型号规格可供选择。

激振力范围从10kN到50kN,最大负载从300kg到1,000kg。 广泛应用于航空、 航天、 电子、 汽车、 运输、质检、高校科研等行业。



系统组成

基于先进的闭环单轴或多轴振动控制器,低噪声、免地基设计的振动台体,全数字式模块化、最新IGBT先进技术功率放大器三大部件组成,能够精确的模拟真实的振动、冲击激励对试件可靠性的作用。

应用领域

常规振动试验

道路交通类:道路车辆电子电气设备、轨道交通机车车辆设备与装置、汽车零部件等;
计算机类:电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器等;
电子通信类:手机、射频器、电子通信元器件等,PCB、PCBA;
电器类:家电、灯具、变电器等各类家电电器设备、仪器仪表、医疗器械;
其他:包装箱、运输设备等;
GB/T 2423.10、GB/T 2423.11、GB/T 2423.35、GB/T 2423.36、ISO 8318-2000、ISO 16750-3等;

包装运输振动试验

GB/T 4857.7-2005包装 运输包装件基本试验 第7部分:正弦定频振动试验方法;
GB/T 4857.10-2005包装 运输包装件基本试验 第10部分:正弦变频振动试验方法;
GB/T 4857.23-2003包装 运输包装件 随机振动试验方法;

地震模拟试验

YD 5083-2005 电信设备抗地震性能检测规范;
YD 5096-2005 通信用电源设备抗地震性能检测规范;
HAF J0053-1995 核电设备抗震鉴定试验指南;

EDM系列电动振动试验系统参数
系统型号 EDM-1000 EDM-2000 EDM-3200 EDM-3200LT EDM-5000
正弦推力(kN) 10 20 32 32 50
频率范围(Hz) 5-3000 5-3000 5-2500 5-2500 5-2500
最大位移(mm) 51 51 51 51 51
最大速度(m/s) 2 2 2 2 2
最大加速度(m/s²) 981 981 981 981 981
动圈直径(mm) 240 320 320 370 445
运动等效质量(kg) 10 20 32 32 50
台面螺钉尺寸 M10 M10 M10 M10 M12
最大载荷(kg) 300 300 500 500 1000
功放型号 VSA-D123A VSA-D243A VSA-D323A VSA-D323A VSA-D563A
最大输出功率(kVA) 12 24 32 32 56
信噪比(dB) >70 >70 >70 >70 >70
功放效率 >93% >93% >93% >93% >93%
风机型号 PBL-W10 PBL-W20 PBL-W30 PBL-W30 PBL-W50
风机功率(kW) 4 7.5 7.5 7.5 22
系统工作环境要求 EDM-1000 EDM-2000 EDM-3200 EDM-3200LT EDM-5000
温度(℃) 0-40
湿度 0-90%,不结露
电源 3相AC/380V±10%,50Hz
功率 26kVA 40kVA 65kVA 65kVA 90kVA

 广东某汽车厂商购买的三吨台,主要用于汽车零部件的振动试验

汽车是由各类零部件组成的复杂机电系统,而这些零部件在汽车寿命期内,需要经受严苛的贮存和使用环境,包括温湿度、光照、雨淋、腐蚀、振动、冲击、碰撞等环境因素,从而考验汽车电子的可靠性。另一方面,一旦汽车零部件发生失效,产生召回事件,所产生的损失或者成本是远远大于前期投入可靠性研发的成本,因此有必要在DV/PV阶段,进行大量的环境可靠性试验,确保各类汽车电子产品稳定可靠。

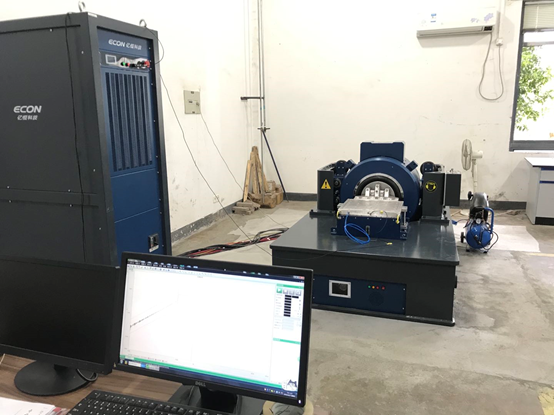

浙江某研究院客户购买的3吨台,主要用于试验件的振动研究

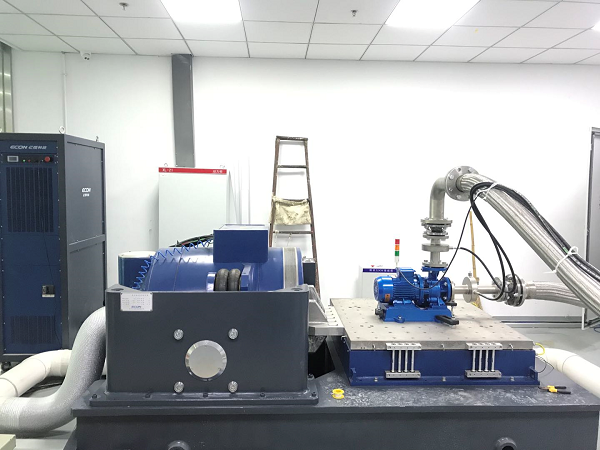

浙江某质检中心购买的5吨台,主要用于试验件的质检

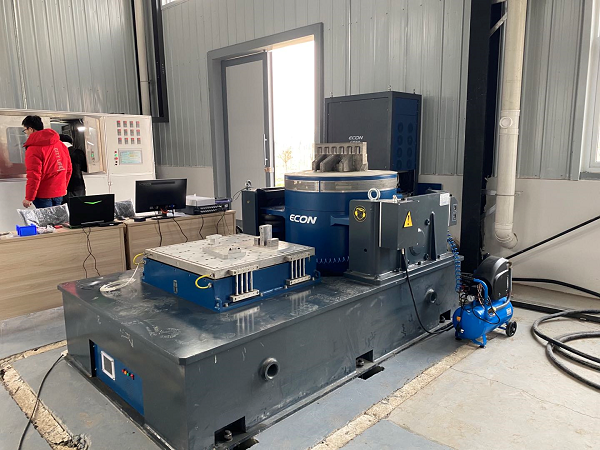

陕西某车辆零部件企业购买的5吨台,主要用于车辆零部件的振动试验



西南某电连接器企业购买的5吨台,主要用于电连接器的振动试验





电缆振动试验


1.参照国际标准NBR13990,EAR455-11B,进行电缆耐振性能试验
2.采用亿恒科技电动振动台,振动控制仪(VT-9008)及相关夹具组成
3.通过不同控制算法,能完成标准NBR13990,EAR455-11B规定的电缆振动试验要求

防震锤功率特性测试


1.专业的防振锤功率特性测试软件
2.能够满足国家和国际测试标准
3.从激振到数据采集分析的全套设备自主研发

阻尼悬架试验系统


1.动力学性能标定,包括力-位移曲线,力-速度曲线等
2.阻尼器的疲劳加载试验,试验信号包括正弦、三角波、方波、梯形波、随机或任意时域波形
3.双横梁的悬架系统减震性能试验,簧上和簧下质量独立调节
