模态测试与分析系统

模态试验是研究结构动力学特性的重要手段,是对有限元仿真计算的实验验证,可以得到结构各阶次模态的阻尼比、可视化振型及固有频率等动力学参数,为结构优化提供数据及分析。

产品手册下载

模态试验系统具有如下特点

  • 支持力锤或激振器激励的模态试验;
  • 基于多款数据采集与分析仪平台,适合各类模态试验场合;
  • 丰富的触发功能和各种可调节的窗函数,使获取的数据更加便捷、精确;
  • 集成正弦扫频、白噪声、猝发随机等多种信号源,为激振器激励提供便利;
  • 试验数据通用性,支持Modal Genius、ME'scope等多种模态分析软件;

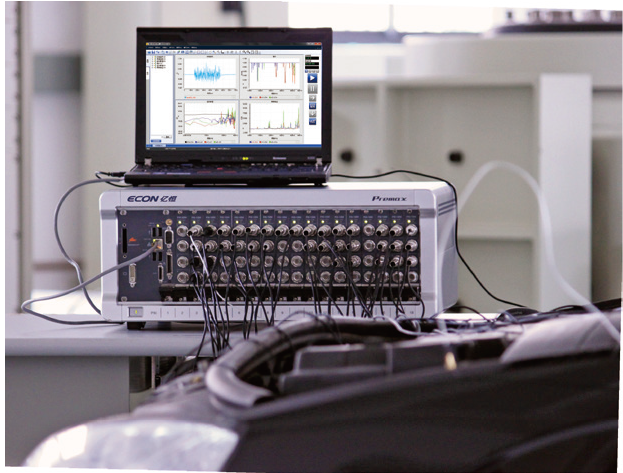

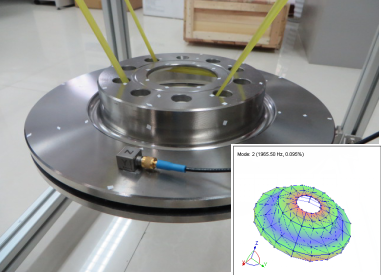

通用模态试验系统

通用型模态试验系统,包括数采主机及模态软件、力锤或激振器、传感器与电荷放大器等,具备低成本、便携性、快速高效等特点:

  • 适合于零部件或中小型结构的实验室或现场模态试验;
  • 便携式的数据采集与分析仪,自带信号源,可内置锂电池;
  • 力锤激励无需工装、不增加载荷,经济实用;激振器激励信号多样化、可重复性高、可细化频

系统配置

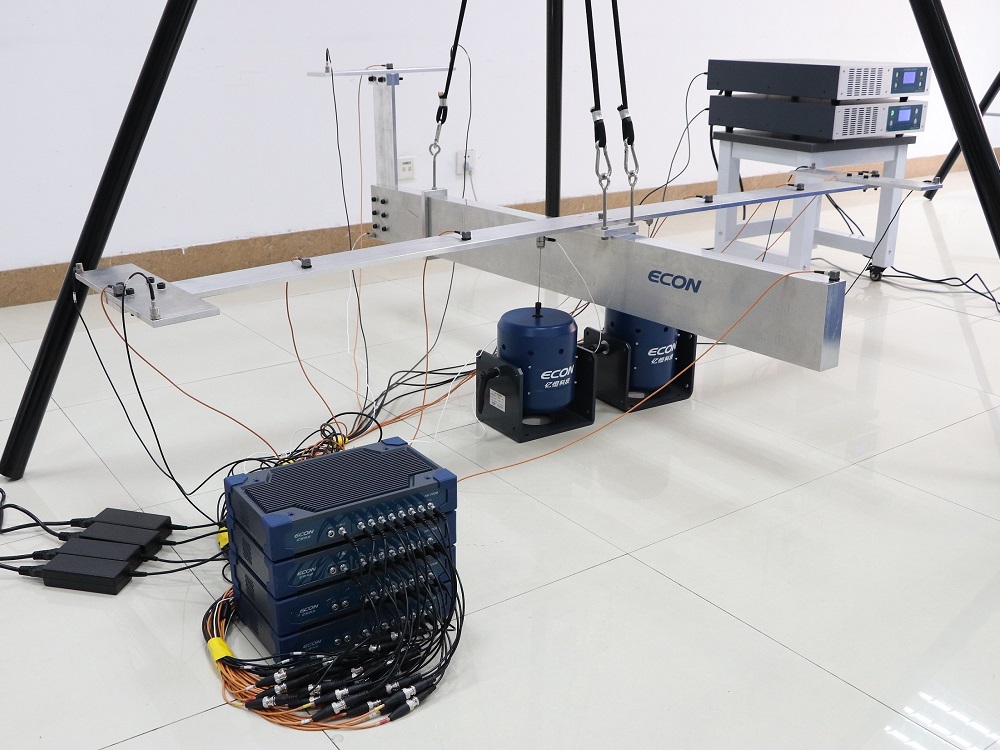

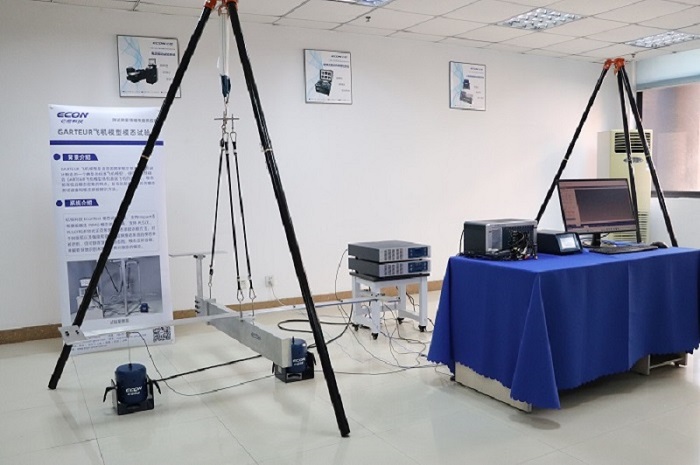

多点激励多点响应(MIMO)模态试验系统

MIMO模态试验系统利用多个激振器在多点同时施加非线性相关的白噪声或正弦扫频激励信号,结合多参考点的模态参数识别方法,主要针对:

  • 体积庞大且质量较重的结构,单点激励往往能量不够,很难激励起来;
  • 结构比较脆弱,单点激励不能施加太大的激振力,而MIMO激励可均匀分布;
  • 结构对称的试件,单点激励无法分离重根模态;
  • 结构复杂的试件,单点激励无法分离密集模态;

系统配置

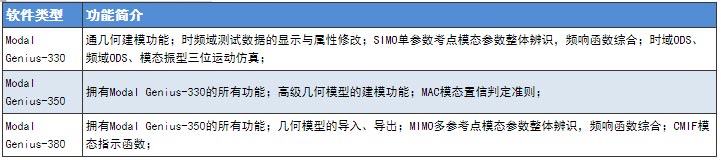

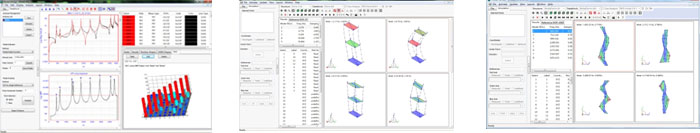

模态分析软件Modal Genius功能介绍

Modal Genius 以导入单参考点或多参考点测试数据为基础,首先对模态频率和阻尼进行最优估计,继而获取频响函数的留数信息,最终分析得到留数振型、单位质量振型和MAC图。Modal Genius 的核心算法是正交多项式频响函数整体拟合方法。

  • 几何建模:点、线、面、捕捉、移动、复制等基础建模功能,拉伸与旋转、几何模型导入与导出(支持STL、STS格式)等高级建模功能;
  • 模态参数识别:全频段SIMO(Single Input Multiple Output)单参考点整体模态参数辨识方法,全频段MIMO(Multiple Input Multiple Output)多参考点整体模态参数辨识方法,MAC(Modal Assurance Criterion)模态判定准则图,CMIF(Complex Mode Indicator Function)模态指示函数;
  • 振型仿真:时域ODS(Operating Deflection Shapes)三维运动仿真功能,频域ODS(Operating Deflection Shapes)三维运动仿真功能,模态振型三维运动仿真功能;
