宽频空气轴承标准振动台(VE-4210)

杭州亿恒科技是目前国内,采用空气轴承技术生产标准中频台的企业。例如所研发的新产品VE-4210 100N标准振动台,横向振动比和谐波失真都很小,能产生10kgf的额定正弦峰值推力,工作频率范围是5-10,000Hz。

背景:在工业上广泛应用的加速度、速度、位移传感器以及测振仪的标定过程中, 所用到的最核心设备就是标准振动台。标定系统最大的误差来源于标定的标准振动台。理想的振动标准台应该产生沿轴向的单自由度的正弦振动,不允许出现其他方向的运动,如横向运动(包括转动和摇晃等)。用挠性弹簧, 如金属/玻璃钢做振动台动圈支撑弹簧在工作频率内存在各种共振模态, 而引起动圈产生横向、扭转或摇摆等不必要的振动。假设标定一只具有5%横向灵敏度的加速度传感器,在某一个标定频率下所使用的的标准振动台横向振动最大是100%,那么仅此项误差就会给整个系统带入1×0.05=5%的误差。此外,波形失真和电磁干扰等因素都会影响振动传感器的标定精度。

相比于传统挠性簧片结构的电动振动台,空气轴承标准台,因为采用空气轴承作为导向装置,具有更小的横向扰动和失真度,从而能在宽频范围内提供单自由度的正弦振动,减少了横向扰动和失真度误差的引入,极大地提高了传感器标定的精度。

VE-4210

杭州亿恒科技是目前国内,采用空气轴承技术生产标准中频台的企业。例如所研发的新产品VE-4210 100N标准振动台,横向振动比和谐波失真都很小,能产生10kgf的额定正弦峰值推力,工作频率范围是5-10,000Hz。它的作用是把输入的电能转变成输出的机械能,所以它实际上是一台宽频带的力变换器。

VE-4210 100N标准振动台,具有的产品特点如下:

1.采用了高精密空气轴承作为导向装置,导向精度高、横向 失真小、无污染。与传统的机械支撑导向结构相比,空气轴承导向机构具有无法比拟的优势,能极大的降低横向失真度;在保证中频振动台空气气源与工作场合清洁的前提下,空气轴承的使用寿命远远高于传统的机械支撑导向结构,维护成本低。

2.采用永磁磁路结构代替传统的励磁磁路结构,永磁铁剩磁高、温度系数低、稳定性好,与传统励磁磁路相比,磁场的稳定性更高、无需进行强制风冷、工作噪音,由于无需进行强制散热,系统的总功率也相应降低。

依据JJG298-2015《标准振动台计量检定规程》和ISO16063-21-2003《振动与冲击传感器校准方法第21部分:振动比较法校准》,要求标准振动台的横向振动比≤10%(f≤1kHz),≤30%(f>1kHz);谐波失真度≤5%(f>20Hz),≤10%(f≤20Hz)。VE-4210 100N标准振动台横向振动比,如下图所示:

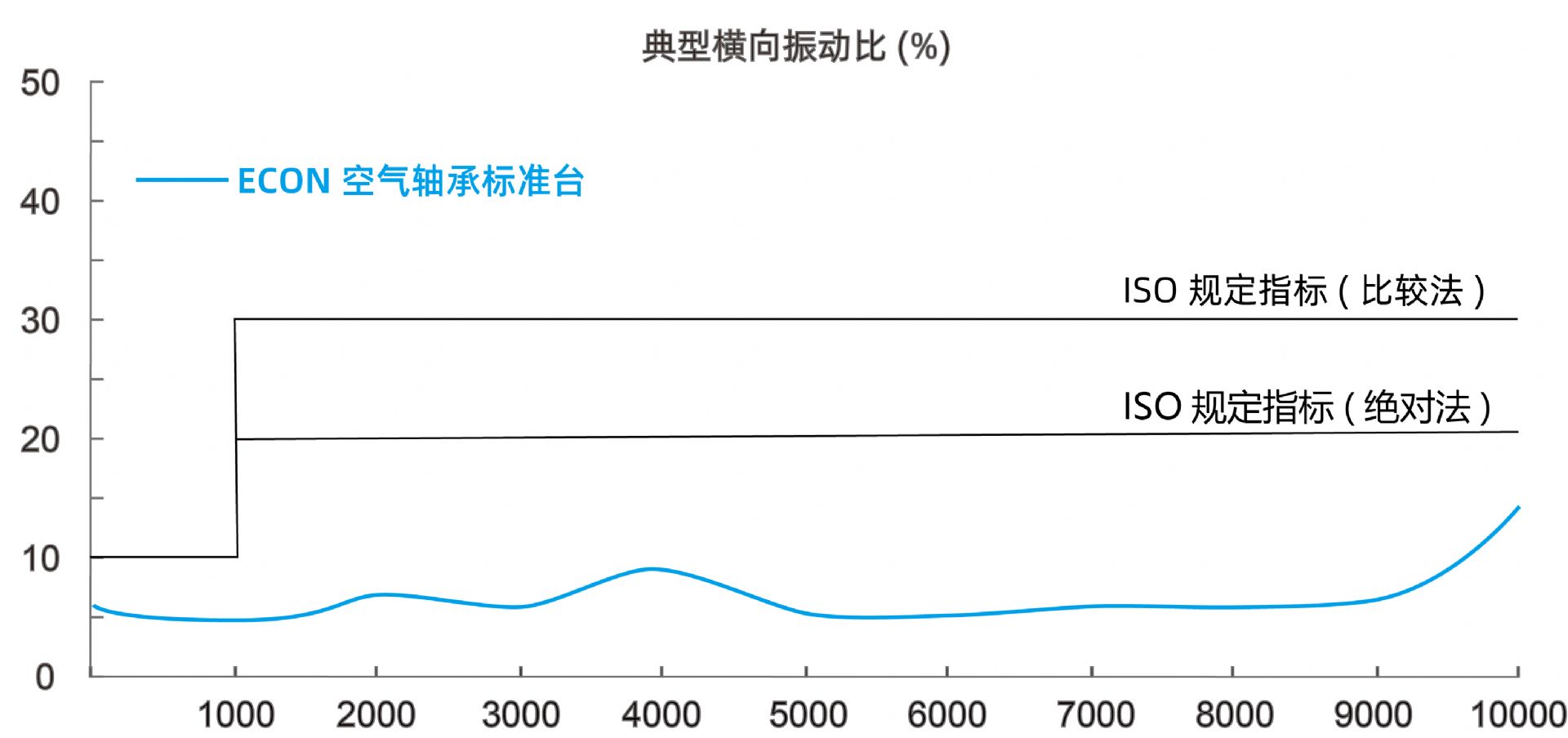

图一 VE-4210 100N标准振动台横向振动比

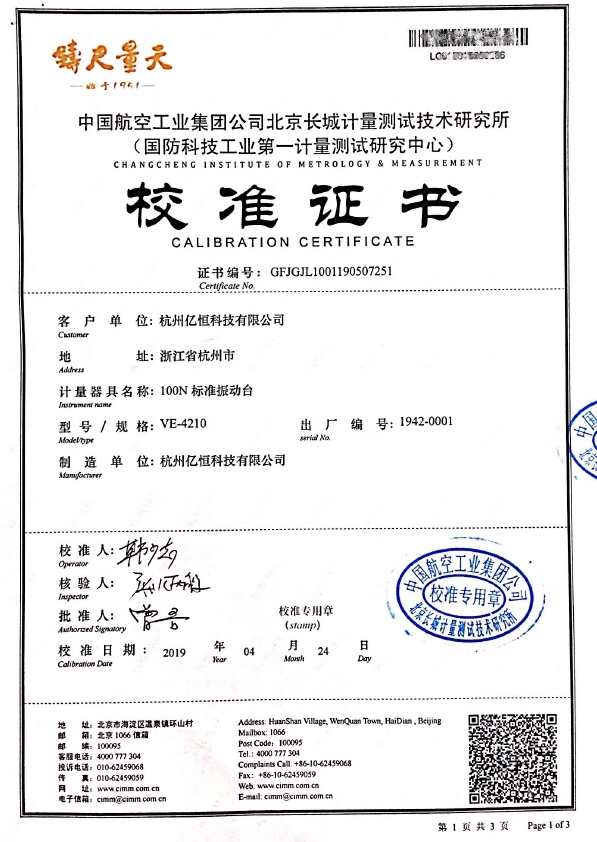

VE-4210 100N标准振动台采用空气轴承技术,极大地降低了横向振动比和谐波失真度,经航空工业北京长城计量测试技术研究所计量检定,5-10,000Hz全频段符合ISO规定指标。



宽频空气轴承标准振动台参数表
振动台型号 VE-4210
正弦推力Peak(N) 100
频率范围(Hz) 5~10000
计量频率范围(Hz) 5~10000
最大位移(mm) 5
最大速度(m/s) 0.5
最大加速度(g) 10g(100m/s²)
运动部件等效质量(kg) 1
台面螺钉尺寸 M5
最大载荷(kg) 0.5
台体尺寸(mm) 300×300×300(L×W×H)
台体重量(kg) 50
功放型号 VSA-D101A
最大输出功率(VA) 100
