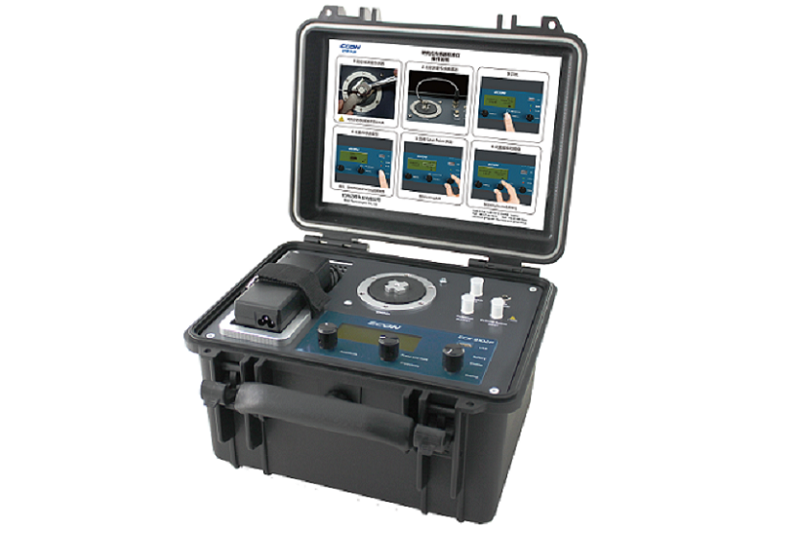

便携式振动传感器校准仪(ECS-1028)

ECS-1028便携式振动传感器校准仪,又称便携式振动校准仪/器,对各类振动传感器进行现场校准

ECS-1028系统集成度高,将激振器、振动控制系统、功率放大器、参考传感器等科学地集成为一体。系统采用振动比较法进行校准,结合先进的闭环控制技术和灵敏度曲线校正方法,可实现对IEPE式、电压式、电荷式等各类振动传感器的高精度校准。同时,系统内置高性能锂电池,续航能力达15h,且校准结果可通过USB现场导出。

体积小,重量轻,完全满足振动传感器工作现场、野外及实验室的校准需求。

ECS-1028 集成了参考加速度传感器,功率放大器,激振器及振动控制系统,以其体积小,重量轻的优势,为现场传感器校准提供了极大的便利性,同时 ECS-1028 的闭环控制保证了振动校准的精度。




产品特点:



    轻量化便携设计,电池续航久,是现场校准传感器、检查健康和状态监测系统、现场故障诊断的最佳选择;
    自动化步进正弦校准,实现快速自动化灵敏度频响和线性度校准;
    全频段平稳带载,更切合实际带载校准与测量工况;
    符合 JJG 298-2015 标准振动台检定规程;
   支持 IEPE,电压,电荷三种类型的传感器;
   自适应旋钮,实现快速调整幅值和频率;
   采用灵敏度曲线校正进行闭环控制;
   支持校准结果的 USB 导出功能;
   一键暂停,快速恢复校准;
   完备系统保护;



便携式振动传感器校准仪参数
产品规格
频率范围 5-10KHz
最大幅值 加速度
10g pk(100m/s²),@160Hz(100g 负载)
速度 200mm/s
位移 1.8mm p-p
最大负载 800g (1g pk)
信噪比 > 50dB
传感器类型
IEPE、电荷、电压
数据精度
加速度
±5%(5Hz~20Hz)
±2%(20Hz~1kHz)
±3%(1kHz~10kHz)
速度
±3%(20Hz~1kHz)
位移
±3%(20Hz~150Hz)
频率示值
±0.1%(5~10kHz)
幅值线性度 <1%
尺寸及重量
尺寸 327mm×282mm×218mm
重量 约9kg
传感器夹具的螺丝孔 M5



  1. 现场校准方式以其极大的便利性,很好地避免了传感器送回实验室进行校准所造成的设备长时间停机以及运输过程中的损坏等情况的发生。该校准仪尤其是对在野外环境下使用的振动传感器意义重大,如风力发电、工程测振、桥梁等大型建筑的振动监测、机械设备的实时监测、铁路监测、环境振动监地震监测等领域,振动传感器数量多且不便于拆卸,运用便携式传感器校准仪进行现场校准就凸显了巨大的工程价值。
  2. 在高校教学中,“传感器与测试技术”已经成为各大高校工学专业较为重要的专业基础课程,运用便携式传感器校准仪可以演示传感器校准,激振器激振等相关课程内容,帮助学生更好地理解振动测试的过程及意义。同时在实验室内可以校准各类振动传感器,提供小推力激振等,确保科研项目的顺利进行。

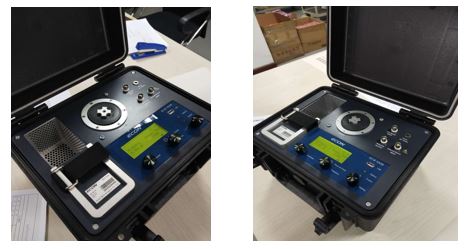

案例一、中国**大学(北京)

201910月,中国**大学购买一套便携式传感器校准仪ECS-1028,用于测试验证所研发的新型智能传感器的性能指标,测试环境为工厂现场且供电不变,故需要简单便携、可靠性高、内置电池且续航能力强的传感器校准系统,该套系统完美契合客户实际需求。





案例二、湖南**湘潭钢铁有限公司

201911月,湖南**湘潭钢铁有限公司采购一台便携式振动传感器校准仪ECS-1028,主要用于工厂现场的速度、位移传感器的校准,计量频率范围20-2000Hz仪器经上海市计量测试技术研究院溯源各项指标合格,现已投入厂内使用。

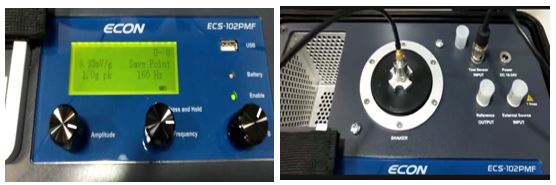

案例三、深圳市**大石科技有限公司

20189月,深圳市**大石科技有限公司采购一台便携式振动传感器校准仪ECS-1028,主要用于加速度传感器标定。由于客户距离校准现场较远,故需要用便携性高的传感器校准仪方便现场校准,以提高校准效率、减少送检时间,现已投入使用,用户反馈很好。
