模态激振器

模态试验是一种试验手段,主要用于确定目标产品的结构特性,包括固有频率、阻尼比和模态振型。模态试验的最终目标是通过试验的手段获得振动系统的结构特性,从而为系统的振动特性分析、故障诊断和预报以及结构动力特性的优化提供参考和依据。

亿恒科技的这套模态试验系统是由小型激振器或力锤、数据采集与分析仪及模态软件、传感器与功率放大器等组成,具备低成本、便携性、快速高效等特点。

模态试验系统特点:

支持激振器或力锤激励的模态试验;

基于多款数据采集与分析仪平台,适合各类模态试验场合;

丰富的触发功能和各种可调节的窗函数,使获取的数据更加便捷、精确;

集成正弦扫频、白噪声、触发随机等多种信号源,为激振器激励提供便利;

试验数据通用性,支持Modal Genius、ME'scope等多种模态分析软件。

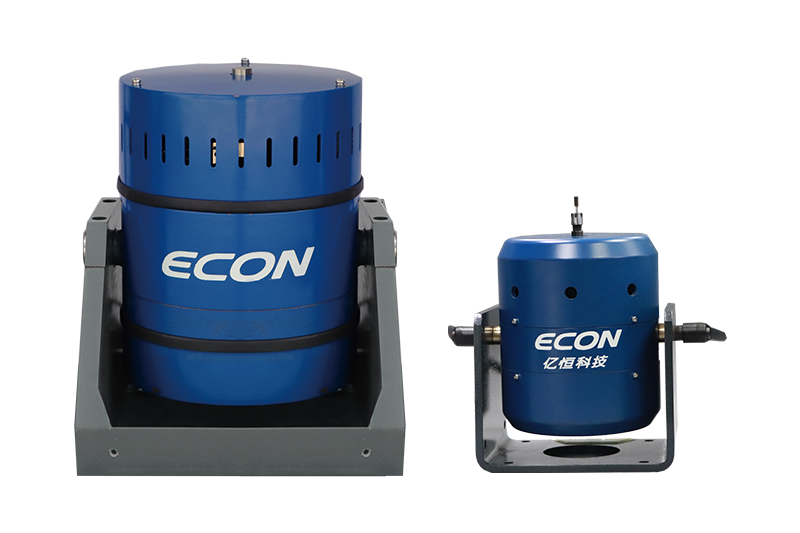

小型激振器系列

小型激振器主要是由驱动线圈、磁路系统、台面、支撑部件组成。其推力可从20N至1000N可选。整体采用先进的结构设计和精加工技术,具有结构可靠,误差小,精度高等特点。运动部分选用优质的合金材料并改进绕线工艺和支撑系统设计,具有质量轻,频率范围宽(2Hz-10,000Hz),同时能保障输出力的不失真传递。良好的风路设计,优质的导热材料的使用,使台体具有良好散热性能和较低的噪声,支持自然冷却和强制冷却。

小型激振器从研发到生产,整个过程将经历多道检验程序,保障设备的各项指标满足相关标准要求。

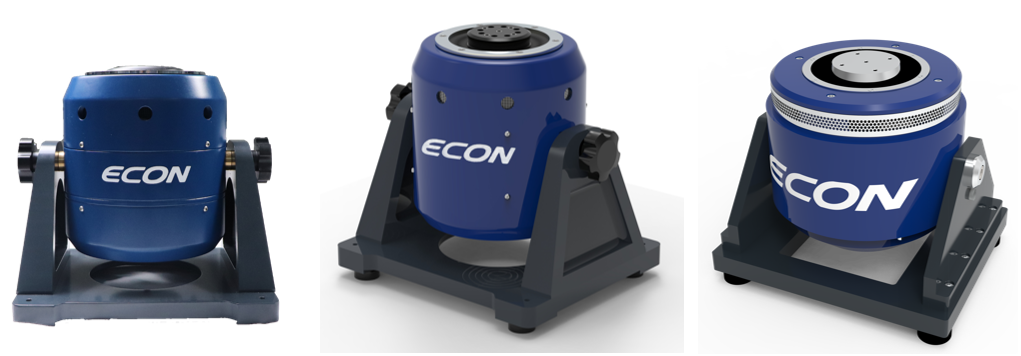

小型激振器特点

优异的结构设计,精致可靠;先进的控制系统,精确稳定;

数字式功放显示,精准直观;支持多方向激振,垂直和水平运动;

频率范围宽,2Hz-10,000Hz;多种规格,20N-1000N可选;

体积小,易搬运,使用便捷;220V供电,使用便捷。

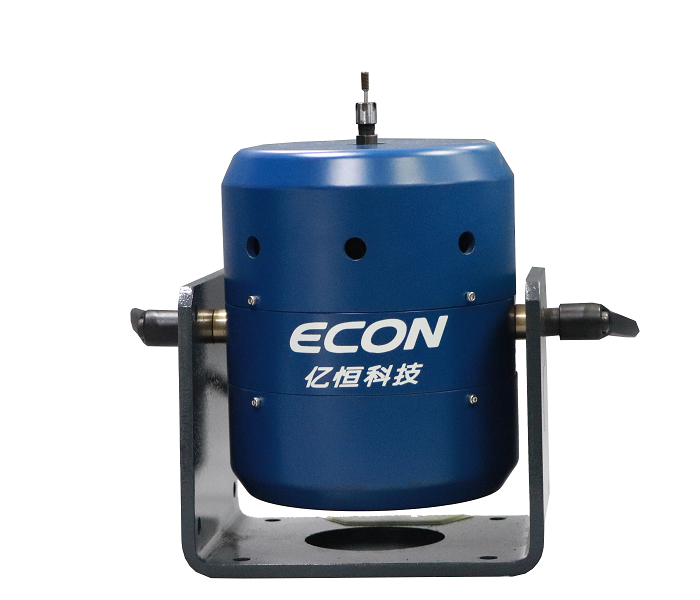

小型激振器





模态分析软件Modal Genius介绍

模态分析软件可视化工程系列软件是一款自由简洁的试验模态分析软件,模态分析软件的分析数据来源于真实的工程测试,能够有效地帮助用户实现工程结构的动态特性分析。模态分析软件具有交互式三维建模功能、振动仿真运动功能以及快捷的一键式模态参数识别功能。模态分析软件可读取工程结构的时域测试数据文件,测试数据可作为三维仿真运动的驱动数据,以复现工程结构在真实运行环境中的振动状态。

模态分析软件采用正交多项式频响函数拟合方法,通过有效的拟合测试的频响函数,可精确辨识出分析频段内实体结构的模态参数,为有限元模型的验证和工程结构动态特性修改提供可靠的分析数据。

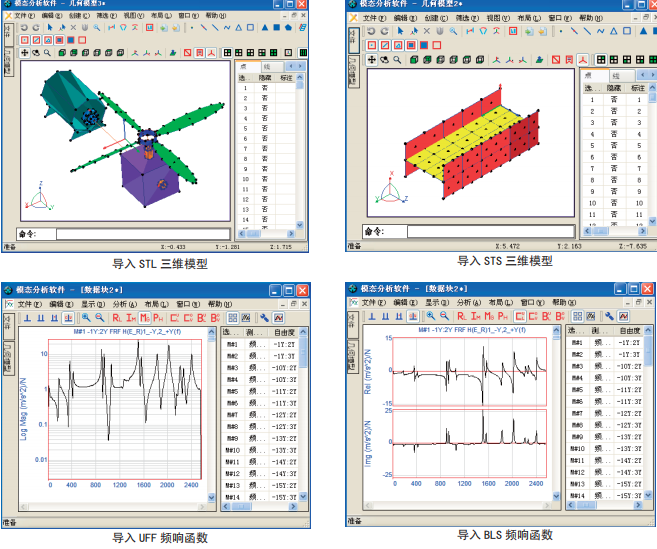

数据显示功能

目前已经在国防军工、教学科研、土木建筑、机械、铁路交通等各行业得到了非常广泛的应用,成功完成了大量的模态试验任务,包括航天飞行器、机械、卫星、汽车、桥梁、医疗器械、建筑模型等等,受到广大用户的好评和拥护。



模态激振器参数
激振器型号 20N激振器 100N激振器 200N激振器 500N激振器
正弦推力(N) 20 100 200 500
频率范围(Hz) 5-10k 2-7k 2-8k 5-5k
最大位移(mm) 5 13 13 10
最大加速度(g) 20 40 80 34
最大负载(kg) 0.8 2 3 8
动圈直径(mm) 30 60 60 80
运动部件等效质量(kg) 0.1 0.25 0.25 1.5
台面螺钉尺寸(标准) 5×M5 5×M5 5×M5 5×M5
台体重量(kg) 5 18 18 55
尺寸(L×W×H)(mm) 165×150×160 245×210×240 245×210×245 315×284×280
冷却方式 自然冷却 风冷 风冷 风冷
功率放大器型号 VSA-H40A VSA-H181A VSA-H751A VSA-H102A
最大输出功率(VA) 40 180 750 1000
尺寸(L×W×H)(mm) / 455×490×110 460×510×110 460×510×110
重量(kg) / 14 16 16
备注 功放内置



汽车轮胎模态试验





厂房钢架模态试验





工字钢模态试验
